FUSION или Volume Navigation - новые возможности в ультразвуке

FUSION обозначает объединение (синтез) разных способов лучевой диагностики внутри УЗ системы. Технология FUSION известна также, как виртуальная сонография или объемная навигация в реальном времени, которая позволяет одновременно по­казывать на мониторе УЗИ сканера ультразвуковое изображение вместе с соответствую­щим ему срезом КТ/МРТ.

Применяя сенсор положения, прикрепленный к датчику, эта технология позволяет импортировать объемные данные в формате DICOM разных модальностей (рентгеновская ангиография, УЗИ, МРТ, КТ, ПЭТ) и совмещать с «живыми» УЗ изображениями. В результате специалист будет видеть ультразвуковое изображение в реальном времени одновременно с соответствующим срезом изображения, полученным на ином типе диагностической системы.

Эта современная инновационная технология предоставляет лучшее понимание анатомии УЗ изображения и его положения в пространстве, так как обеспечивается прямое сравнение изобра­жений объемного образования, которые получены при помощи разных видов лучевой диагнос­тики, более точ­ный контроль за ходом интервенционной манипуляции без увеличения лучевой нагрузки, а также более аккуратное наведение иглы при инвазивных вмешательствах.

Технология FUSION: принцип действия

Для работы с объемной навигацией необходимо рядом с ультразвуковым устройством создать магнитное поле. Излучатель магнитного поля размещается на стойке рядом с кушеткой. При помощи специальной скобы магнитные сенсоры крепятся на УЗ датчик. Они и определяют положение датчика в пространстве относительно пациента.

Далее стоит загрузить трехмерный объем данных, которые могут быть получены на КТ, МРТ и ПЭТ, а также при 3D/4D УЗИ или 3D ангиографии. Главным условием является DICOM формат. Возможен импорт - и по сети, и со внешнего носителя (CD/DVD, USB). Сразу же после активации опции и загрузки объема на экране появится похожее изображение.

Теперь нужно выбрать томографический срез (справа) и получить такой же срез УЗ датчиком (слева). После этого изображения помечаются как эквивалентные. Дальше любое изменение положения УЗ датчика автоматически изменит правую картинку среза объемного изображения.

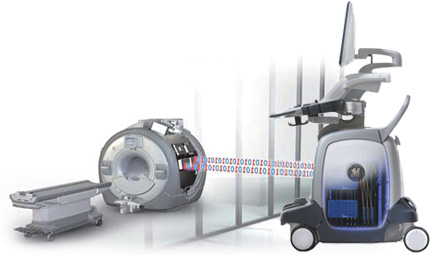

Объединение УЗИ и МРТ

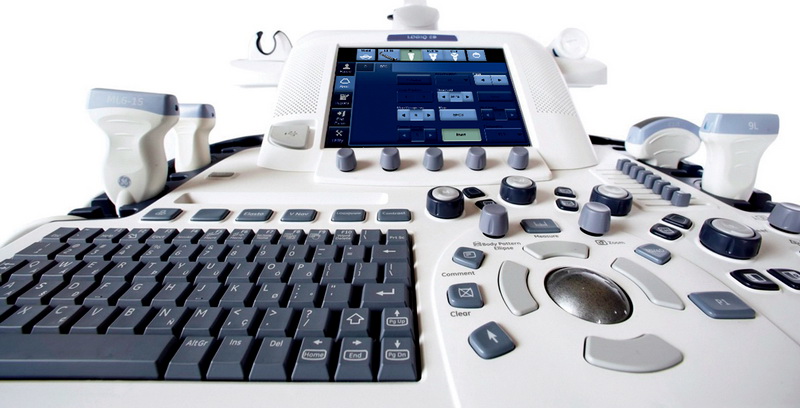

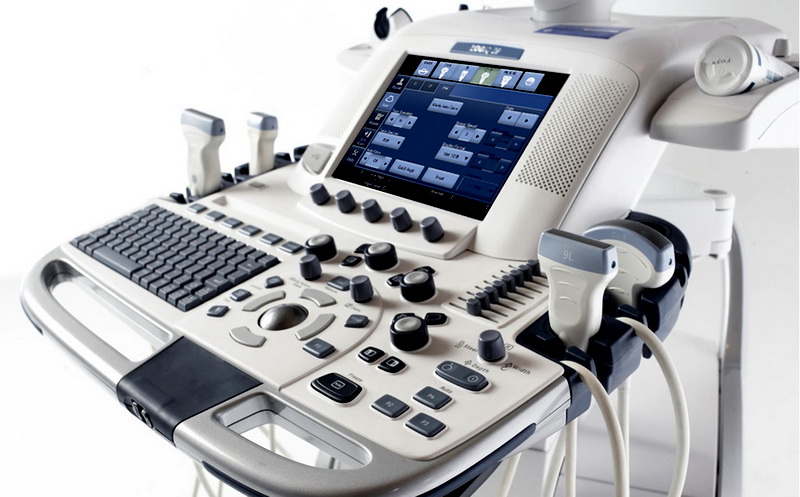

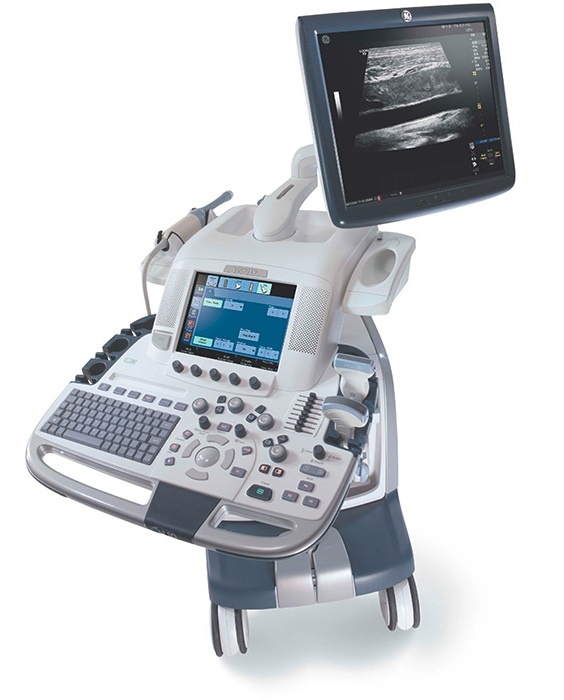

Первое, с чем ассоциируется «объединения изображений» в радиологии, — это комбинированные системы ПЭТ-КТ. Но есть и другие. Это относится к новой УЗ системе LOGIQ E9 GE Healthcare.

На экран этой системы можно выводить не только традиционные эхограммы, но и изображения, которые были получены ранее методами МРТ или КТ. Возможно, именно эта методика поможет найти ответ на призыв к изменению путей развития лучевой диагностики.

Доза облучения пациентов, независимо от возраста, вызывает опасение в среде лучевых диагностов. Поэтому компания GE Healthcare разработала ряд новых протоколов и методик КТ, ориентированных непосредственно на снижение дозы.

Вместе с тем, очевидно, что снижение лучевой нагрузки и уменьшение стоимости услуг не могут служить основанием для ухудшения качества диагностических процедур. Найти пути решения этой проблемы — основная задача радиологии. В перспективе, будет найден полноценный выход из этой ситуации, но уже сейчас видно, что методы, основанные на объединении различных изображений, — это шаг в правильном направлении.

Клиническое применение

Технология Volume Navigation появилась на рынке совсем недавно — в 4-ом квартале 2008 года, поэтому наиболее перспективные идеи ее применения еще лишь зарождаются в умах радиологов и прочих специалистов. Однако, уже сейчас есть несколько областей, в которых инновационная методика завоевала популярность. И, в первую очередь, речь идет об интервенционных процедурах и о повторных диагностических исследованиях.

Мало кто будет спорить, что УЗ диагностику необходимо применять как можно шире. Технология Volume Navigation — своеобразный мост между 2-мя технологиями, призванный объединить достоинства двух разных диагностических методов.

Совмещение возможностей МРТ и УЗ-диагностики в одной системе предоставит возможность многим лечебным учреждения значительно улучшить структуру своих инвестиций. Процедура биопсии под контролем МРТ занимает в пределах 45 минут - 1 час. Применяя методику объединения изображений и осуществляя биопсию в кабинете УЗ-диагностики, можно будет освободить MP-томограф и провести за то же время 3-4 дополнительных МР-исследования.

Важно также понимать, что УЗ методы не являются заменой МРТ. Но после получения результатов МРТ их диагностическую ценность можно существенно увеличить, анализируя томограммы вместе с УЗ изображением. Такая методика относительно нова, но очень перспективна с точки зрения и улучшения качества диагностики, и ее доступности для широкого круга пациентов.
